1、Estándar
El producto se fabrica de acuerdo con el estándar de GB/T 1179-2008 o GB/T 1179-1983, y al mismo tiempo también se fabrica de acuerdo con el estándar de IEC 61089-1991.
2、Aplicación
El alambre trenzado de aluminio y los conductores de aluminio reforzados con acero se aplican para la sobrecarga de la línea de transmisión eléctrica.
3、 Especificación
4、Rango de producción

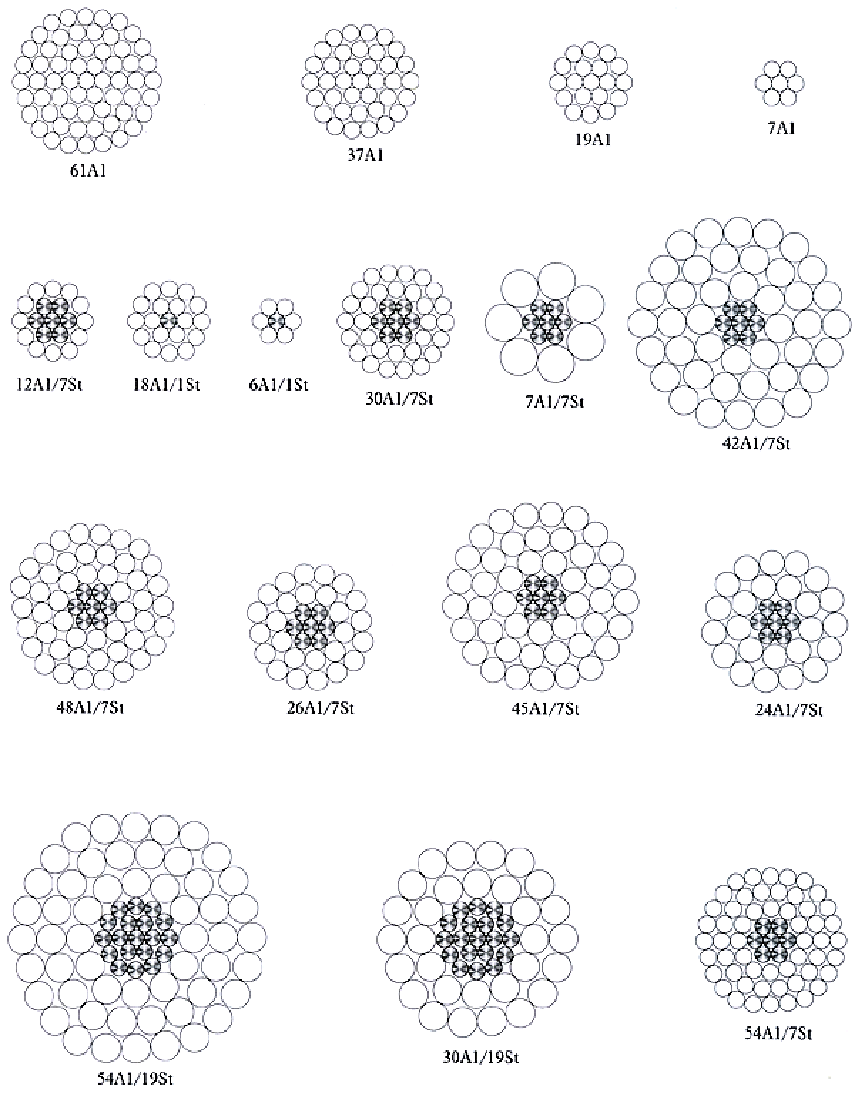

5、Gráficos de estructura de conductores trenzados de aluminio y conductores de aluminio reforzados con acero
6、Construcción y datos técnicos
1. Conductores trenzados de aluminio
1) Conductores trenzados de aluminio de uso común en el país(JL)
2) IEC 61089 Alambre trenzado de aluminio (JL)
2. Conductores de aluminio reforzados con acero
1) Conductores de aluminio de uso común reforzados con acero en el país (JL/G1A)
2) IEC 61089 Conductores de aluminio reforzados con acero (JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A)
3)Conductor de alambre de aluminio
4) Alambre de acero galvanizado
Nota:d diámetro del alambre de acero expreso.
7、Conductor trenzado de aluminio y conductor de aluminio Relación de elasticidad de última versión reforzada con acero y relación de inflado de línea
1)Conductor trenzado de aluminio
2)Conductor de aluminio reforzado con acero
8、Elemento de prueba de tipo de prueba característica adaptar conductor de aluminio reforzado con acero utilizado en línea de 500 kV
1) Parámetro de rendimiento de variación de torcedura
Número de muestra: 4 (por ejemplo, LGJ-720/50)
Longitud de la muestra de la condición de prueba:
Longitud de la muestra de dos extremos: 14m
Tratamiento de la muestra de dos extremos: vertido de resina epoxi
Longitud válida de prueba del instrumento de elongación de simultaneidad
Temperatura de reposo: 20 ±1 °C
Precisión de la prueba:
Tensión: ±1%
Tensión: ±0.01 mm / 5000 m
Tensión de la muestra: 25.59kN (15% RTS)
42.66kN (25% RTS)
59.71kN (35% RTS)
tiempo de registro de la muestra: cuando la carga de tensión alcanza un valor, el valor homólogo de la elongación y la temperatura se registran en el tiempo creciente de 1、2、3、4、5、6、7、10、15、30、60 minutos; después de tres días, el valor se registra cada una hora; desde el día hasta el día cinco, el valor se registra cada dos horas; de los seis catorce días, el valor se registra cada cuatro horas; a partir de los quince días, el valor se registra cada seis horas, el tiempo de prueba es de 1000 horas.
Resultado de la prueba: La ecuación de variación de torsión en la carga de tensión de 15% RTS、25%RTS、35%RTS、 puede deducir el valor de variación de torcedura de la siguiente manera: 280、541y 794 mm/km.
2)Prueba de fatiga vibratoria
Parámetro vibratorio: Ángulo vibratorio: 25 ~ 300, la tensión es el porcentaje 25 de rotura;
Tiempo vibratorio: 3 × 107
Resultado de la prueba: alambre de aluminio único que no se rompe.
